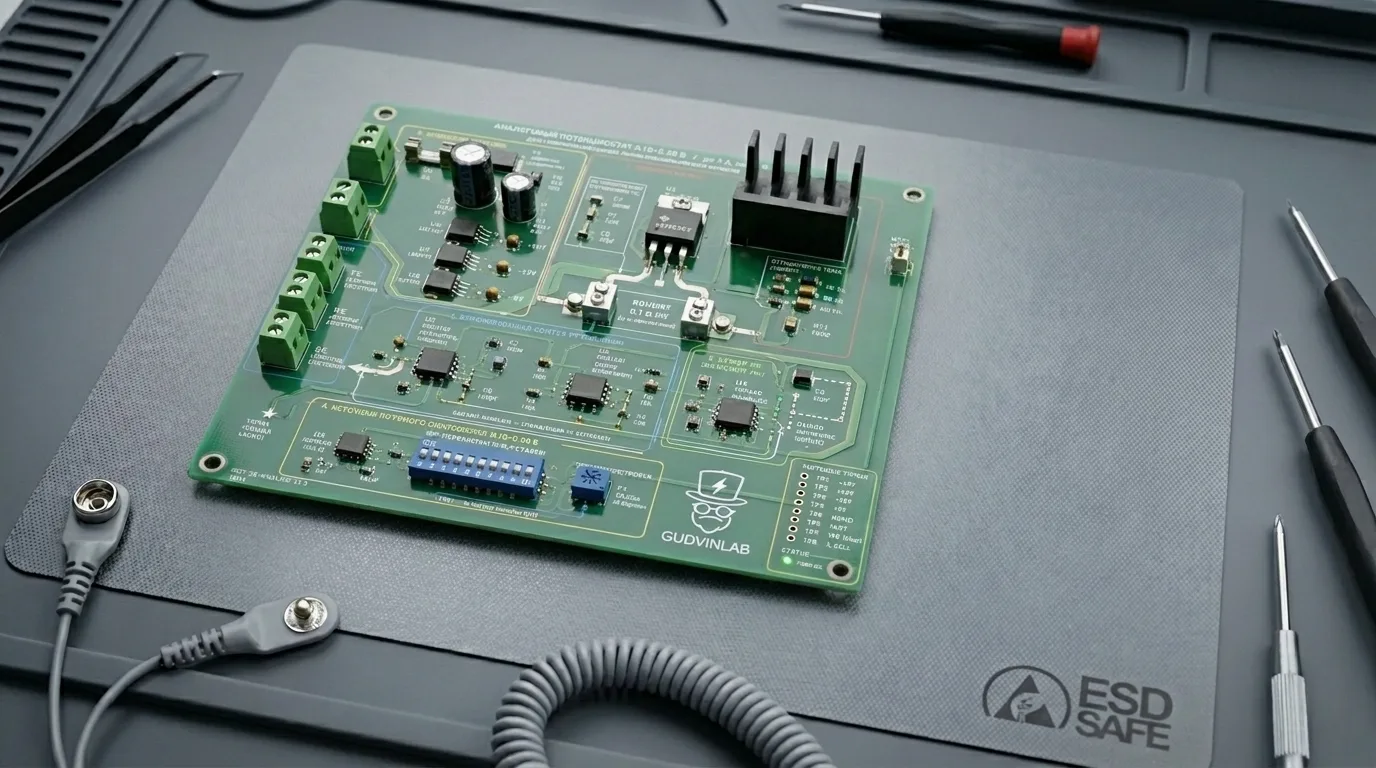

Разработали плату аналогового потенциостата для стабильного удержания потенциала между рабочим электродом WE и электродом сравнения RE. Устройство рассчитано на длительные эксперименты в чувствительных электрохимических средах.
Плата работает как классический линейный аналоговый регулятор: измеряет фактическое напряжение WE-RE, сравнивает его с заданным VSET и управляет током через вспомогательный электрод CE.
Такое решение важно для задач, где требуются низкий уровень электрических шумов, отсутствие PWM-наводок и долговременная стабильность в агар-агаре, гелях, электролитических средах и экспериментальных электрохимических ячейках.
Каждый узел оптимизирован под стабильность, низкий шум и надежность, поэтому устройство подходит не только для лабораторного макета, но и для дальнейшей разработки промышленного контроллера.
Силовая часть построена на OPA549T и управляет вспомогательным электродом CE. Такой подход помогает держать низкий уровень электрических шумов и исключить ШИМ-наводки в чувствительной электрохимической среде.
Контур на zero-drift усилителях OPA2188 / OPA2189 измеряет напряжение WE-RE, сравнивает его с заданным значением и стабилизирует обратную связь при длительной работе.
Электрод сравнения подключен через буфер на OPA140 или LMP7721. Вход не нагружает RE током и подходит для агар-агара, гелей и слабопроводящих растворов.
Потенциал формируется от прецизионного источника ADR4525 / REF5025, DIP-переключателя и точной подстройки. Это позволяет задавать уровень без цифровых импульсных помех.
